Mecanismos

¿Qué tipos de movimiento existen?

Movimiento circular: Movimiento en círculo (r.p.m.) Ej: Noria, molino de viento….

Movimiento rectilíneo Movimiento en línea recta Ej: cizalla, movimiento objetos en cinta transportadora…

Movimiento rectilíneo alternativo Movimiento lineal que cambia de dirección. Ej. Aguja máquina de coser, sierra de calar,…

Movimiento oscilante o pendular Movimiento alternativo de un arco de circunferencia. Ej: péndulo reloj, columpio,…

Mecanismos de transmisión de movimiento

Ruedas de fricción

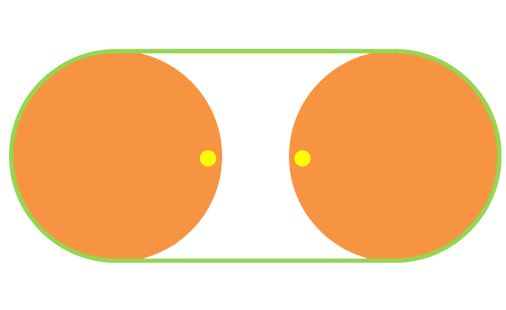

Poleas con correa

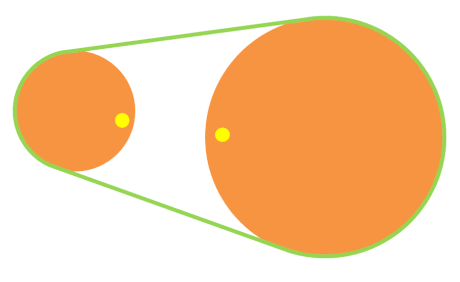

Sistema reductor

Sistema amplificador

Se mantiene la velocidad

Engranajes

En los siguientes engranajes si el de la izquierda es el motriz (el que está unido a la manivela, pedales o motor):

Sistema reductor (el de la derecha va más lento)

Sistema amplificador (el de la derecha va más rápido)

Engranaje recto

Engranaje helicoidal

Engranaje cónico



Transmisión por cadena

Tornillo sin fin- corona

Trenes de mecanismos

Mecanismos de transformación de movimiento

Cambian el tipo de movimiento

1.-     De circular a rectilíneo

A)     Piñón cremallera  (Reversible)

B)      Tornillo- tuerca  (Irreversible)



C)      Manivela –torno  (Irreversible)

2.-     De circular a rectilíneo alternativo

A)     Biela-manivela  (Reversible)



B)     Cigüeñal  (Reversible)



C)      Leva  (No reversible)

D)      Excéntrica (No reversible)
